SNAP DESIGNER

Famille Front Panel - Boîtiers électroniques - Plastique

Description

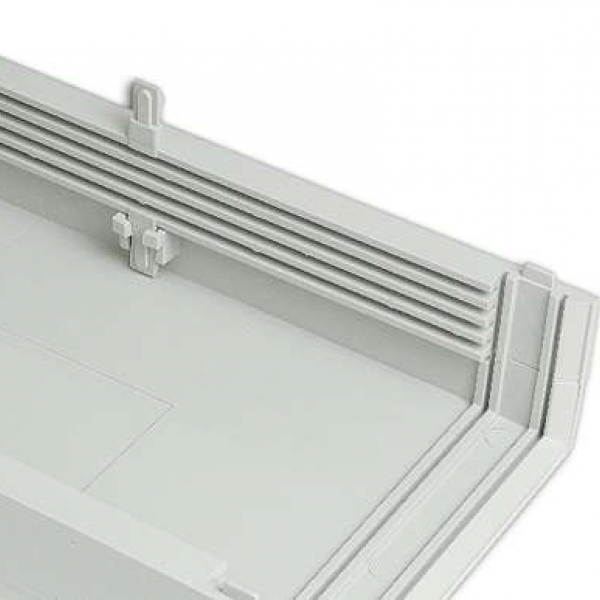

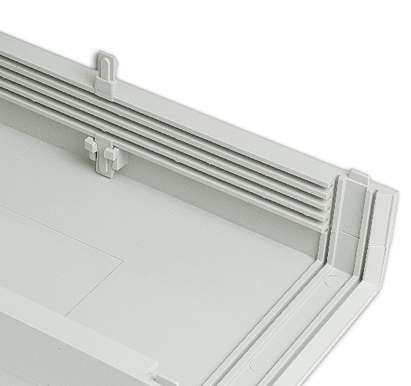

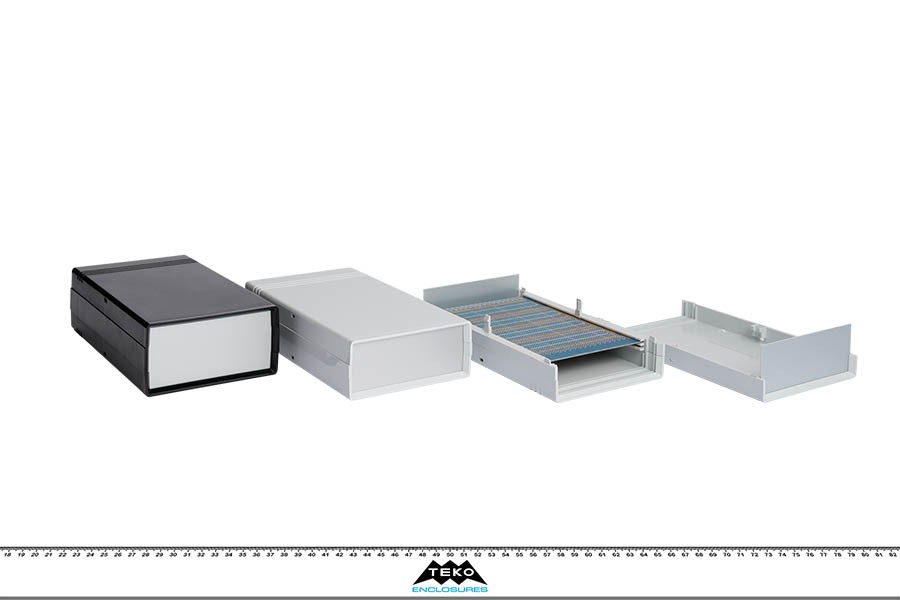

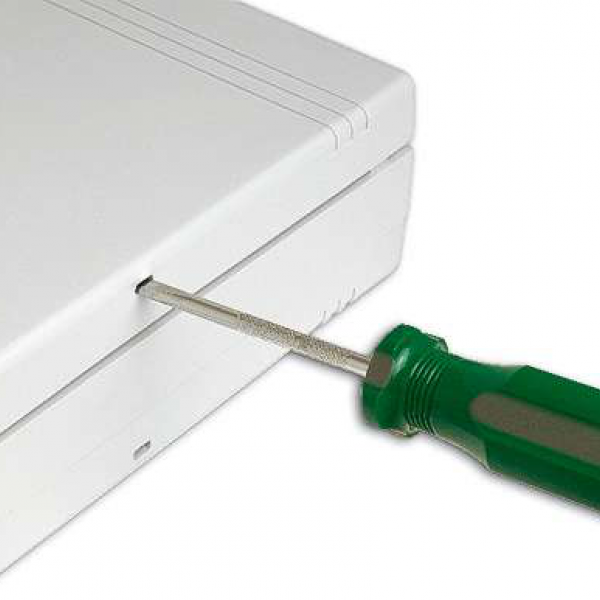

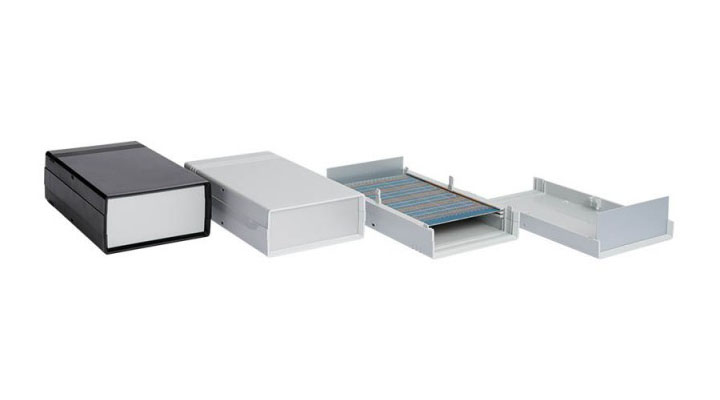

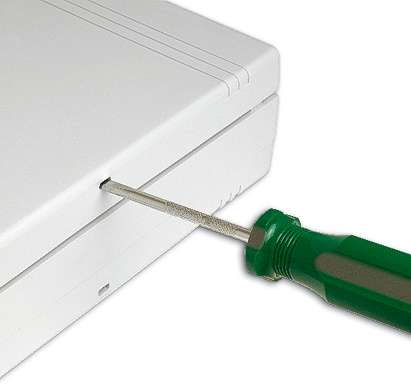

Coffrets en ABS avec deux panneaux en aluminium de 1 mm d’épaisseur. Des guides internes permettent de loger des circuits au format européen (Eurocard 100 x 160 mm). Surface opaque. Montage rapide sans vis par clipsage.

Détails

Produits

Modèle 10004.5
L (mm)199,5
W (mm)110
H (mm)46,5
Couleur (Ral) 9018
Matériel AG-ATY
MAX PCB L (mm)152,5
MAX PCB W (mm)101,6
Vis-
Batterie-
Accessoires
Dessins PDF
DWG
Plus
Affiche
Modèle 10004.9
L (mm)199,5
W (mm)110
H (mm)46,5
Couleur (Ral) 9004
Matériel P2H-AT
MAX PCB L (mm)152,5
MAX PCB W (mm)101,6
Vis-
Batterie-
Accessoires
Dessins PDF
DWG
Plus
Affiche
Modèle 10005.5
L (mm)199,5
W (mm)110
H (mm)56,5
Couleur (Ral) 9018
Matériel AG-ATY
MAX PCB L (mm)152,5
MAX PCB W (mm)101,6
Vis-
Batterie-
Accessoires
Dessins PDF
DWG
Plus
Affiche
Modèle 10005.9
L (mm)199,5
W (mm)110
H (mm)56,5
Couleur (Ral) 9004
Matériel P2H-AT
MAX PCB L (mm)152,5
MAX PCB W (mm)101,6
Vis-
Batterie-
Accessoires
Dessins PDF
DWG
Plus
Affiche
Modèle L (mm) W (mm) H (mm) Couleur (Ral) Matériel MAX PCB L (mm) MAX PCB W (mm) Vis Batterie Accessoires Dessins Plus
10004.5 199,5 110 46,5 9018
AG-ATY 152,5 101,6 - - PDF
DWG
Affiche
10004.9 199,5 110 46,5 9004
P2H-AT 152,5 101,6 - - PDF
DWG
Affiche
10005.5 199,5 110 56,5 9018
AG-ATY 152,5 101,6 - - PDF
DWG
Affiche
10005.9 199,5 110 56,5 9004
P2H-AT 152,5 101,6 - - PDF
DWG
Affiche
