Descrizione

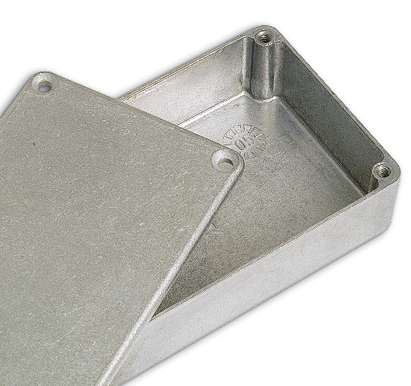

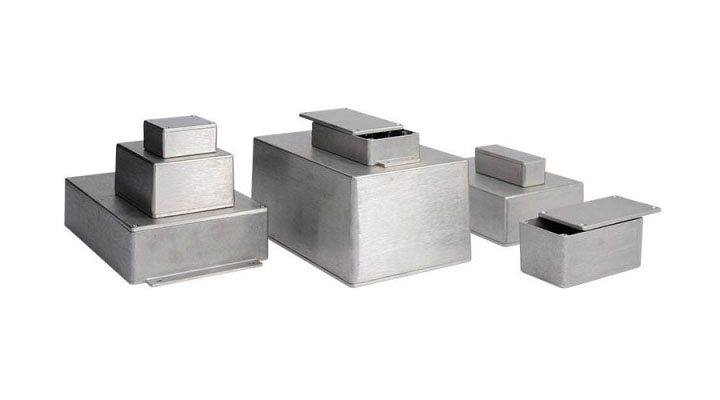

Serie di contenitori in alluminio presso fuso progettati per ottenere un’eccellente schermatura alle interferenze elettromagnetiche. I modelli sono completi di guide interne per PCB. I modelli da “AL 16X” a “AL 25X” sono dotati di flange pre-forate per fissaggio a parete per un facile e veloce montaggio a parete. I modelli con “SK” sono dotati di guarnizione IP66 (non disponibile per modelli AL 1 e AL 2) Su richiesta è possibile avere i contenitori con rivestimento in nylon o verniciatura smaltata. Semplice e rapido assemblaggio con quattro o sei viti in acciaio zincato.
Prodotti
| |
|---|---|
| Modello | AL-1.0 |
| L (mm) | 60 |
| W (mm) | 55 |
| H (mm) | 30 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 55,8 |
| MAX PCB W (mm) | 20 |
| Viti | 4 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-10.0 |
| L (mm) | 222,3 |
| W (mm) | 146 |
| H (mm) | 105 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 218,3 |
| MAX PCB W (mm) | 142 |
| Viti | 6 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-10SK.0 |
| L (mm) | 222,3 |
| W (mm) | 146 |
| H (mm) | 105 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 218,3 |
| MAX PCB W (mm) | 142 |
| Viti | 6 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-11X.0 |
| L (mm) | 275 |
| W (mm) | 175 |
| H (mm) | 65 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 270,5 |
| MAX PCB W (mm) | 55,5 |
| Viti | 6 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-11XSK.0 |
| L (mm) | 275 |
| W (mm) | 175 |
| H (mm) | 65 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 270,5 |
| MAX PCB W (mm) | 55,5 |
| Viti | 6 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-12X.0 |
| L (mm) | 139,7 |
| W (mm) | 101,6 |
| H (mm) | 76 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 135,2 |
| MAX PCB W (mm) | 66,5 |
| Viti | 4 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-12XSK.0 |
| L (mm) | 139,7 |
| W (mm) | 101,6 |
| H (mm) | 76 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 135,2 |
| MAX PCB W (mm) | 66,5 |
| Viti | 4 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-13X.0 |
| L (mm) | 165 |
| W (mm) | 127 |
| H (mm) | 76 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 161,5 |
| MAX PCB W (mm) | 66,5 |
| Viti | 6 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-13XSK.0 |
| L (mm) | 165 |
| W (mm) | 127 |
| H (mm) | 76 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 161,5 |
| MAX PCB W (mm) | 66,5 |
| Viti | 6 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-14X.0 |
| L (mm) | 120 |
| W (mm) | 100 |
| H (mm) | 35 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 116,5 |
| MAX PCB W (mm) | 25,5 |
| Viti | 4 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-14XSK.0 |
| L (mm) | 120 |
| W (mm) | 100 |
| H (mm) | 35 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 116,5 |
| MAX PCB W (mm) | 25,5 |
| Viti | 4 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-15X.0 |
| L (mm) | 250 |
| W (mm) | 250 |
| H (mm) | 100 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 246 |
| MAX PCB W (mm) | 246 |
| Viti | 8 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-15XSK.0 |
| L (mm) | 250 |
| W (mm) | 250 |
| H (mm) | 100 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 246 |
| MAX PCB W (mm) | 246 |
| Viti | 8 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-16X.0 |
| L (mm) | 114 |
| W (mm) | 35,1 |
| H (mm) | 29,5 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 31,3 |
| MAX PCB W (mm) | 20 |
| Viti | 4 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-16XSK.0 |
| L (mm) | 114 |
| W (mm) | 35,1 |
| H (mm) | 29,5 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 31,3 |
| MAX PCB W (mm) | 20 |
| Viti | 4 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-17X.0 |
| L (mm) | 139,7 |
| W (mm) | 63,6 |
| H (mm) | 29,5 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 110,8 |
| MAX PCB W (mm) | 20,1 |
| Viti | 4 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-17XSK.0 |
| L (mm) | 139,7 |
| W (mm) | 63,6 |
| H (mm) | 29,5 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 110,8 |
| MAX PCB W (mm) | 20,1 |
| Viti | 4 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-18X.0 |
| L (mm) | 139,7 |
| W (mm) | 63,7 |
| H (mm) | 54,9 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 110,8 |
| MAX PCB W (mm) | 45,6 |
| Viti | 4 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-18XSK.0 |
| L (mm) | 139,7 |
| W (mm) | 63,7 |
| H (mm) | 54,9 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 110,8 |
| MAX PCB W (mm) | 45,6 |
| Viti | 4 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-19X.0 |
| L (mm) | 139,7 |
| W (mm) | 89,1 |
| H (mm) | 54,9 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 110,5 |
| MAX PCB W (mm) | 46,3 |
| Viti | 4 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-19XSK.0 |
| L (mm) | 139,7 |
| W (mm) | 89,1 |
| H (mm) | 54,9 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 110,5 |
| MAX PCB W (mm) | 46,3 |
| Viti | 4 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-2.0 |
| L (mm) | 80 |
| W (mm) | 55 |
| H (mm) | 25 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 75,8 |
| MAX PCB W (mm) | 15 |
| Viti | 4 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-20X.0 |
| L (mm) | 202 |
| W (mm) | 120,8 |
| H (mm) | 54,9 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 168 |
| MAX PCB W (mm) | 45,6 |
| Viti | 6 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-20XSK.0 |
| L (mm) | 202 |
| W (mm) | 120,8 |
| H (mm) | 54,9 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 168 |
| MAX PCB W (mm) | 45,6 |
| Viti | 6 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-21X.0 |
| L (mm) | 202 |
| W (mm) | 120,8 |
| H (mm) | 105,7 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 168 |
| MAX PCB W (mm) | 96,6 |
| Viti | 6 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-22X.0 |
| L (mm) | 252 |
| W (mm) | 146 |
| H (mm) | 54,9 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 217,8 |
| MAX PCB W (mm) | 45,6 |
| Viti | 6 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-22XSK.0 |
| L (mm) | 252 |
| W (mm) | 146 |
| H (mm) | 54,9 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 217,8 |
| MAX PCB W (mm) | 45,6 |
| Viti | 6 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-23X.0 |
| L (mm) | 170 |
| W (mm) | 101,6 |
| H (mm) | 76 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 135,2 |
| MAX PCB W (mm) | 66,5 |
| Viti | 4 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-23XSK.0 |
| L (mm) | 170 |
| W (mm) | 101,6 |
| H (mm) | 76 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 135,2 |
| MAX PCB W (mm) | 66,5 |
| Viti | 4 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-25X.0 |
| L (mm) | 150 |
| W (mm) | 100 |
| H (mm) | 35 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 116,5 |
| MAX PCB W (mm) | 25,5 |
| Viti | 4 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-25XSK.0 |
| L (mm) | 150 |
| W (mm) | 100 |
| H (mm) | 35 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 116,5 |
| MAX PCB W (mm) | 25,5 |
| Viti | 4 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-3.0 |
| L (mm) | 88,9 |
| W (mm) | 34,9 |
| H (mm) | 29,5 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 30,5 |
| MAX PCB W (mm) | 20 |
| Viti | 4 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-4.0 |
| L (mm) | 114,3 |
| W (mm) | 63,5 |
| H (mm) | 29,5 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 110,5 |
| MAX PCB W (mm) | 60 |
| Viti | 4 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-4SK.0 |
| L (mm) | 114,3 |
| W (mm) | 63,5 |
| H (mm) | 29,5 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 110,5 |
| MAX PCB W (mm) | 60 |
| Viti | 4 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-5.0 |
| L (mm) | 114,3 |
| W (mm) | 63,5 |
| H (mm) | 54,9 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 110,5 |
| MAX PCB W (mm) | 60 |
| Viti | 4 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-5SK.0 |
| L (mm) | 114,3 |
| W (mm) | 63,5 |
| H (mm) | 54,9 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 110,5 |
| MAX PCB W (mm) | 60 |
| Viti | 4 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-6.0 |
| L (mm) | 114,3 |
| W (mm) | 88,9 |
| H (mm) | 54,9 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 111 |
| MAX PCB W (mm) | 85,7 |
| Viti | 4 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-6SK.0 |
| L (mm) | 114,3 |
| W (mm) | 88,9 |
| H (mm) | 54,9 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 111 |
| MAX PCB W (mm) | 85,7 |
| Viti | 4 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-7.0 |
| L (mm) | 171,5 |
| W (mm) | 120,6 |
| H (mm) | 54,9 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 167,5 |
| MAX PCB W (mm) | 116,5 |
| Viti | 6 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-7SK.0 |
| L (mm) | 171,5 |
| W (mm) | 120,6 |
| H (mm) | 54,9 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 167,5 |
| MAX PCB W (mm) | 116,5 |
| Viti | 6 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-8.0 |
| L (mm) | 171,5 |
| W (mm) | 120,6 |
| H (mm) | 105,7 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 167,5 |
| MAX PCB W (mm) | 116,5 |
| Viti | 6 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-8SK.0 |
| L (mm) | 171,5 |
| W (mm) | 120,6 |
| H (mm) | 105,7 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 167,5 |
| MAX PCB W (mm) | 116,5 |
| Viti | 6 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-9.0 |
| L (mm) | 222,3 |
| W (mm) | 146 |
| H (mm) | 55 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 218,3 |
| MAX PCB W (mm) | 142 |
| Viti | 6 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| |
| Modello | AL-9SK.0 |
| L (mm) | 222,3 |
| W (mm) | 146 |
| H (mm) | 55 |
| Colore (Ral) |
- |
| Materiale | LM 24 |
| MAX PCB L (mm) | 218,3 |
| MAX PCB W (mm) | 142 |
| Viti | 6 |
| Batteria | - |
| Accessori | |
| Disegni |
PDF DWG |
| Altro |
Visualizza
|
| Modello | L (mm) | W (mm) | H (mm) | Colore (Ral) | Materiale | MAX PCB L (mm) | MAX PCB W (mm) | Viti | Batteria | Accessori | Disegni | Altro | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
AL-1.0 | 60 | 55 | 30 |
- |
LM 24 | 55,8 | 20 | 4 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-10.0 | 222,3 | 146 | 105 |
- |
LM 24 | 218,3 | 142 | 6 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-10SK.0 | 222,3 | 146 | 105 |
- |
LM 24 | 218,3 | 142 | 6 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-11X.0 | 275 | 175 | 65 |
- |
LM 24 | 270,5 | 55,5 | 6 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-11XSK.0 | 275 | 175 | 65 |
- |
LM 24 | 270,5 | 55,5 | 6 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-12X.0 | 139,7 | 101,6 | 76 |
- |
LM 24 | 135,2 | 66,5 | 4 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-12XSK.0 | 139,7 | 101,6 | 76 |
- |
LM 24 | 135,2 | 66,5 | 4 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-13X.0 | 165 | 127 | 76 |
- |
LM 24 | 161,5 | 66,5 | 6 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-13XSK.0 | 165 | 127 | 76 |
- |
LM 24 | 161,5 | 66,5 | 6 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-14X.0 | 120 | 100 | 35 |
- |
LM 24 | 116,5 | 25,5 | 4 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-14XSK.0 | 120 | 100 | 35 |
- |
LM 24 | 116,5 | 25,5 | 4 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-15X.0 | 250 | 250 | 100 |
- |
LM 24 | 246 | 246 | 8 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-15XSK.0 | 250 | 250 | 100 |
- |
LM 24 | 246 | 246 | 8 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-16X.0 | 114 | 35,1 | 29,5 |
- |
LM 24 | 31,3 | 20 | 4 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-16XSK.0 | 114 | 35,1 | 29,5 |
- |
LM 24 | 31,3 | 20 | 4 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-17X.0 | 139,7 | 63,6 | 29,5 |
- |
LM 24 | 110,8 | 20,1 | 4 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-17XSK.0 | 139,7 | 63,6 | 29,5 |
- |
LM 24 | 110,8 | 20,1 | 4 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-18X.0 | 139,7 | 63,7 | 54,9 |
- |
LM 24 | 110,8 | 45,6 | 4 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-18XSK.0 | 139,7 | 63,7 | 54,9 |
- |
LM 24 | 110,8 | 45,6 | 4 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-19X.0 | 139,7 | 89,1 | 54,9 |
- |
LM 24 | 110,5 | 46,3 | 4 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-19XSK.0 | 139,7 | 89,1 | 54,9 |
- |
LM 24 | 110,5 | 46,3 | 4 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-2.0 | 80 | 55 | 25 |
- |
LM 24 | 75,8 | 15 | 4 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-20X.0 | 202 | 120,8 | 54,9 |
- |
LM 24 | 168 | 45,6 | 6 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-20XSK.0 | 202 | 120,8 | 54,9 |
- |
LM 24 | 168 | 45,6 | 6 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-21X.0 | 202 | 120,8 | 105,7 |
- |
LM 24 | 168 | 96,6 | 6 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-22X.0 | 252 | 146 | 54,9 |
- |
LM 24 | 217,8 | 45,6 | 6 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-22XSK.0 | 252 | 146 | 54,9 |
- |
LM 24 | 217,8 | 45,6 | 6 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-23X.0 | 170 | 101,6 | 76 |
- |
LM 24 | 135,2 | 66,5 | 4 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-23XSK.0 | 170 | 101,6 | 76 |
- |
LM 24 | 135,2 | 66,5 | 4 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-25X.0 | 150 | 100 | 35 |
- |
LM 24 | 116,5 | 25,5 | 4 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-25XSK.0 | 150 | 100 | 35 |
- |
LM 24 | 116,5 | 25,5 | 4 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-3.0 | 88,9 | 34,9 | 29,5 |
- |
LM 24 | 30,5 | 20 | 4 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-4.0 | 114,3 | 63,5 | 29,5 |
- |
LM 24 | 110,5 | 60 | 4 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-4SK.0 | 114,3 | 63,5 | 29,5 |
- |
LM 24 | 110,5 | 60 | 4 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-5.0 | 114,3 | 63,5 | 54,9 |
- |
LM 24 | 110,5 | 60 | 4 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-5SK.0 | 114,3 | 63,5 | 54,9 |
- |
LM 24 | 110,5 | 60 | 4 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-6.0 | 114,3 | 88,9 | 54,9 |
- |
LM 24 | 111 | 85,7 | 4 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-6SK.0 | 114,3 | 88,9 | 54,9 |
- |
LM 24 | 111 | 85,7 | 4 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-7.0 | 171,5 | 120,6 | 54,9 |
- |
LM 24 | 167,5 | 116,5 | 6 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-7SK.0 | 171,5 | 120,6 | 54,9 |
- |
LM 24 | 167,5 | 116,5 | 6 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-8.0 | 171,5 | 120,6 | 105,7 |
- |
LM 24 | 167,5 | 116,5 | 6 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-8SK.0 | 171,5 | 120,6 | 105,7 |
- |
LM 24 | 167,5 | 116,5 | 6 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-9.0 | 222,3 | 146 | 55 |
- |
LM 24 | 218,3 | 142 | 6 | - |
PDF DWG |
Visualizza
|
|
|
|
AL-9SK.0 | 222,3 | 146 | 55 |
- |
LM 24 | 218,3 | 142 | 6 | - |
PDF DWG |
Visualizza
|
12 famiglie di prodotti, 152 serie. Non trovi cosa stai cercando? Contattaci
