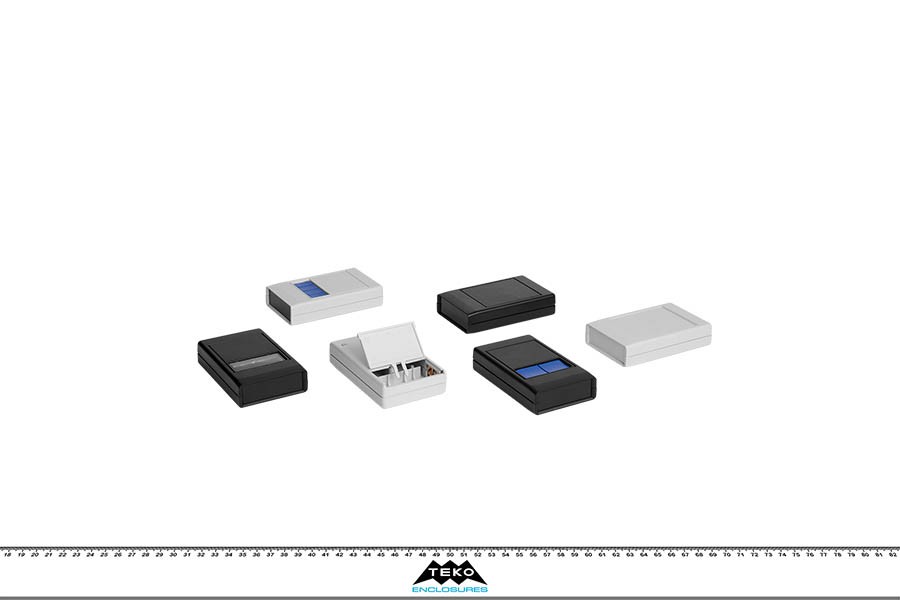

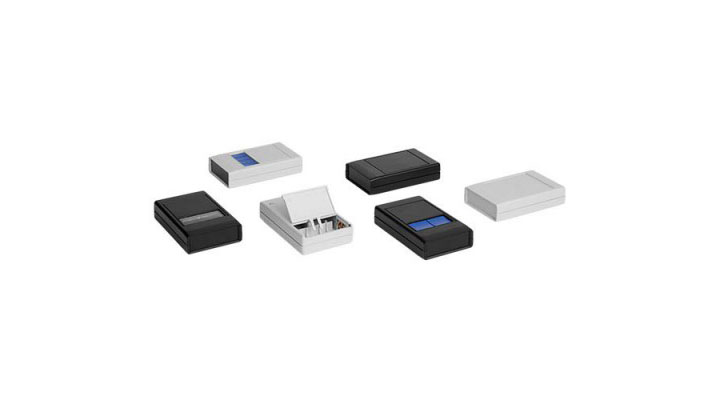

SQUID1

Famiglia Pocket - Contenitori per elettronica - Plastica

Descrizione

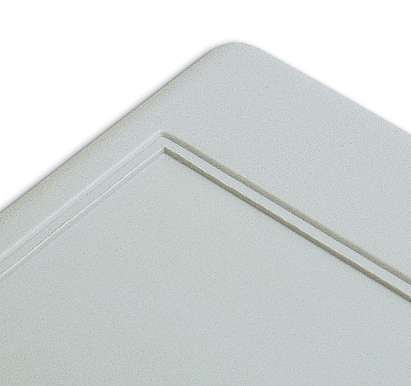

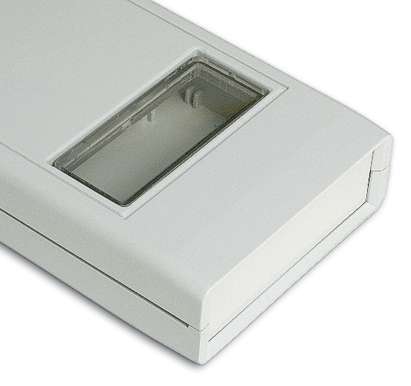

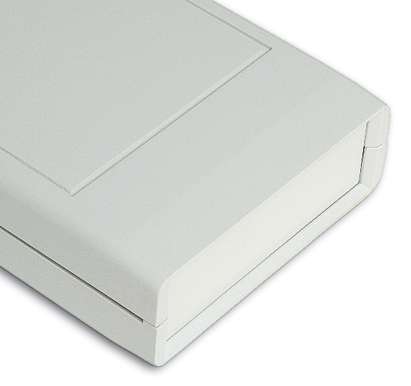

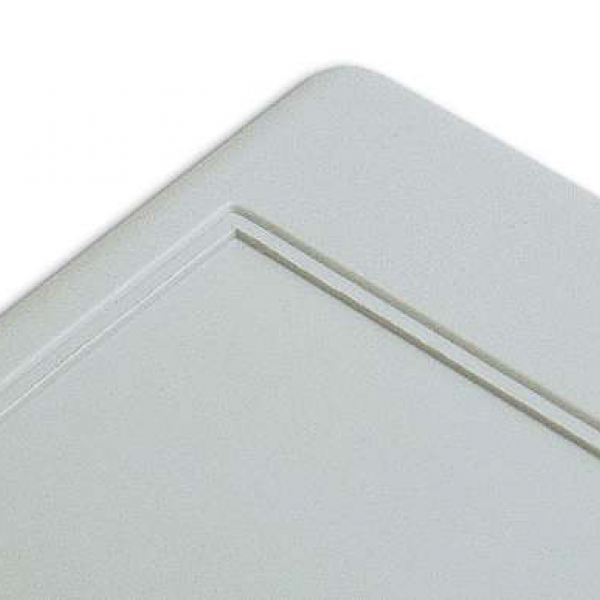

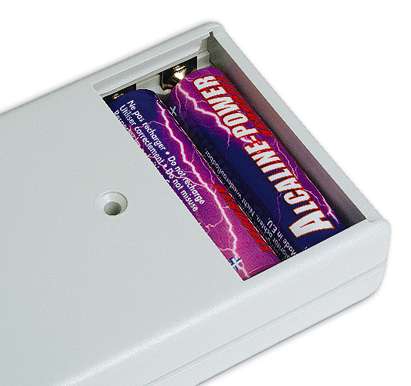

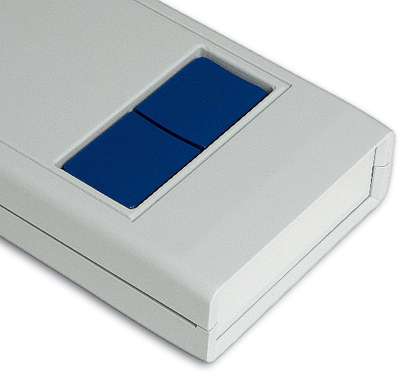

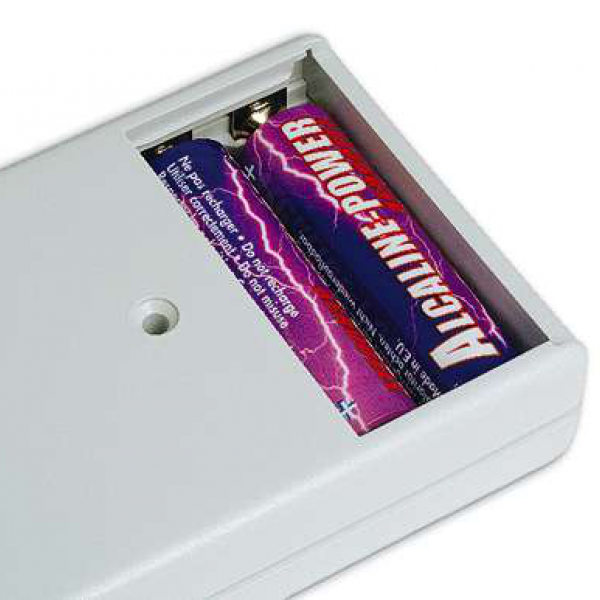

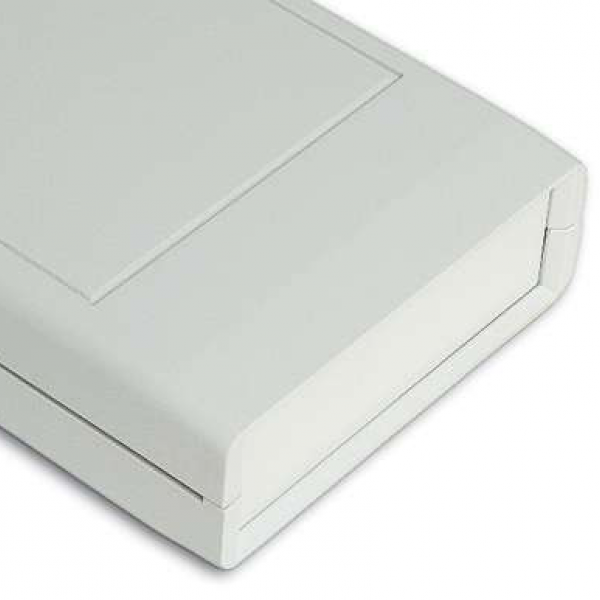

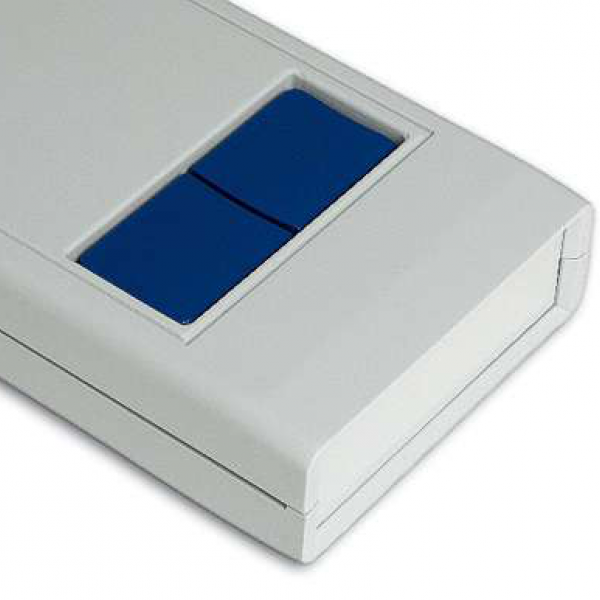

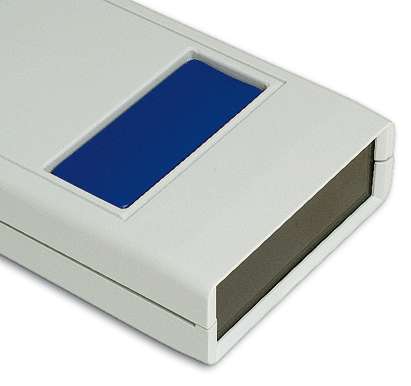

Contenitore in ABS con superfici opache. All’interno sono presenti dei punti di fissaggio per PCB. Alloggiamento per batteria 9V o per due batterie stilo 1.5V con chiusura a slitta. I modelli “SQ1-IR” e “SQ124-IR” hanno un pannello frontale permeabile ai raggi infrarossi. Il modello “SQ124” è dotato di un kit da uno, due o quattro pulsanti blu. I modelli “SQ11” e “SQ11-IR” hanno un’area ribassata per tastiera a membrana. Chiusura a tre viti. Disponibile su richiesta connettore a clip per batteria 9V (Mod. AB9), distanziale adesivo per batteria (Mod. DSA).

Dettagli

Prodotti

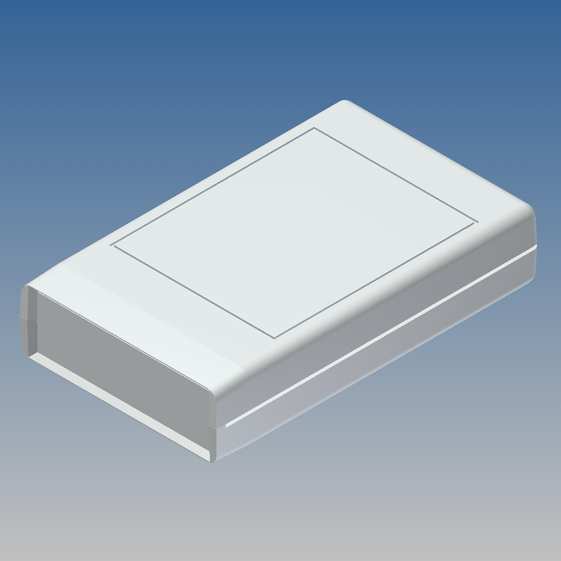

Modello SQ1.5
L (mm)100
W (mm)60,5
H (mm)21
Colore (Ral) 9018
Materiale AG-ATY
MAX PCB L (mm)52
MAX PCB W (mm)48,5
Viti3
Batteria2 x AA / 1 x 9V
Accessori AB9
DSA
Disegni PDF
DWG
Altro
Visualizza
Modello SQ1.9
L (mm)100
W (mm)60,5
H (mm)21
Colore (Ral) 9004
Materiale P2H-AT
MAX PCB L (mm)52
MAX PCB W (mm)48,5
Viti3
Batteria2 x AA / 1 x 9V
Accessori AB9
DSA
Disegni PDF
DWG
Altro
Visualizza

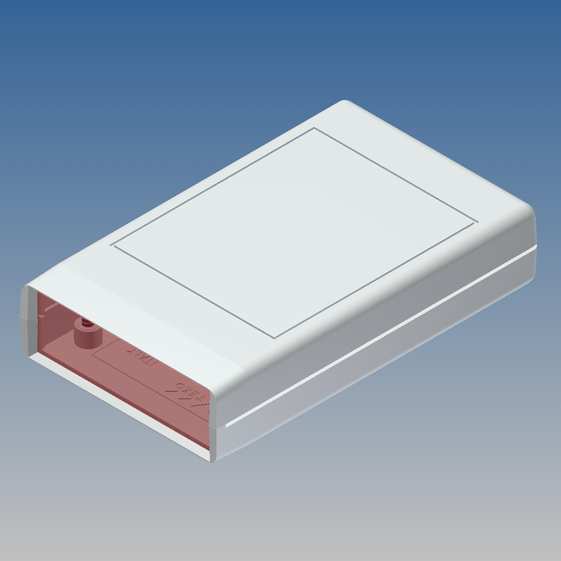

Modello SQ1-IR.5
L (mm)100
W (mm)60,5
H (mm)21
Colore (Ral) 9018
Materiale AG-ATY
MAX PCB L (mm)52
MAX PCB W (mm)48,5
Viti3
Batteria2 x AA / 1 x 9V
Accessori AB9
DSA
Disegni PDF
DWG
Altro
Visualizza
Modello SQ1-IR.9
L (mm)100
W (mm)60,5
H (mm)21
Colore (Ral) 9004
Materiale P2H-AT
MAX PCB L (mm)52
MAX PCB W (mm)48,5
Viti3
Batteria2 x AA / 1 x 9V
Accessori AB9
DSA
Disegni PDF
DWG
Altro
Visualizza

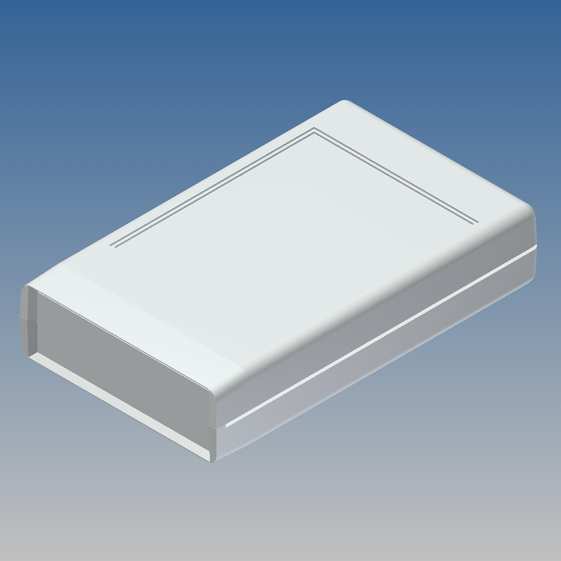

Modello SQ11.5
L (mm)100
W (mm)60,5
H (mm)21
Colore (Ral) 9018
Materiale AG-ATY
MAX PCB L (mm)52
MAX PCB W (mm)48,5
Viti3
Batteria2 x AA / 1 x 9V
Accessori AB9
DSA
Disegni PDF
DWG
Altro
Visualizza

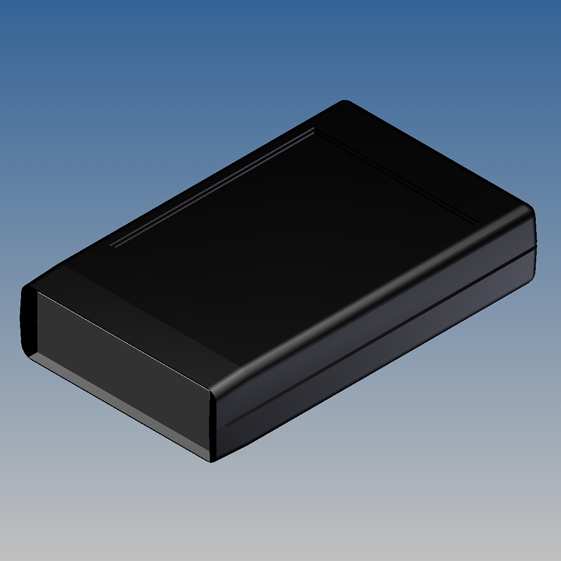

Modello SQ11.9
L (mm)100
W (mm)60,5
H (mm)21
Colore (Ral) 9004
Materiale P2H-AT
MAX PCB L (mm)52
MAX PCB W (mm)48,5
Viti3
Batteria2 x AA / 1 x 9V
Accessori AB9
DSA
Disegni PDF
DWG
Altro
Visualizza

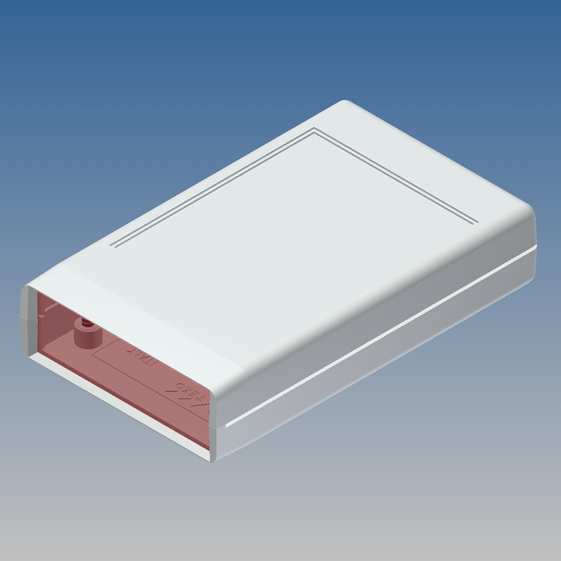

Modello SQ11-IR.5
L (mm)100
W (mm)60,5
H (mm)21
Colore (Ral) 9018
Materiale AG-ATY
MAX PCB L (mm)52
MAX PCB W (mm)48,5
Viti3
Batteria2 x AA / 1 x 9V
Accessori AB9
DSA
Disegni PDF
DWG
Altro
Visualizza
Modello SQ11-IR.9
L (mm)100
W (mm)60,5
H (mm)21
Colore (Ral) 9004
Materiale P2H-AT
MAX PCB L (mm)52
MAX PCB W (mm)48,5
Viti3
Batteria2 x AA / 1 x 9V
Accessori AB9
DSA
Disegni PDF
DWG
Altro
Visualizza

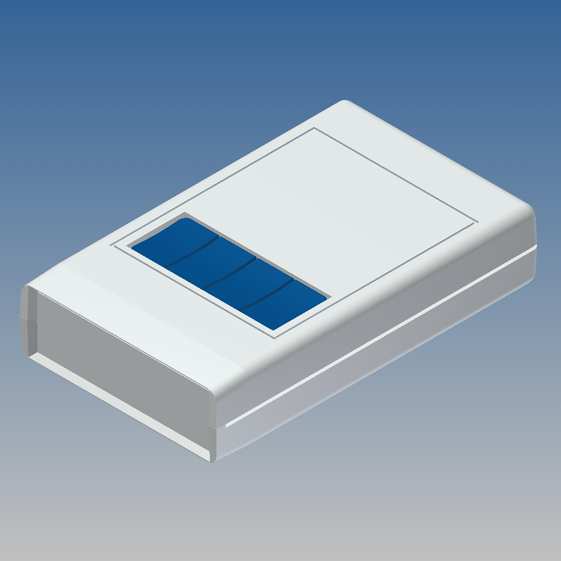

Modello SQ124.5
L (mm)100
W (mm)60,5
H (mm)21
Colore (Ral) 9018
Materiale AG-ATY
MAX PCB L (mm)52
MAX PCB W (mm)48,5
Viti3
Batteria2 x AA / 1 x 9V
Accessori AB9
DSA
Disegni PDF
DWG
Altro
Visualizza

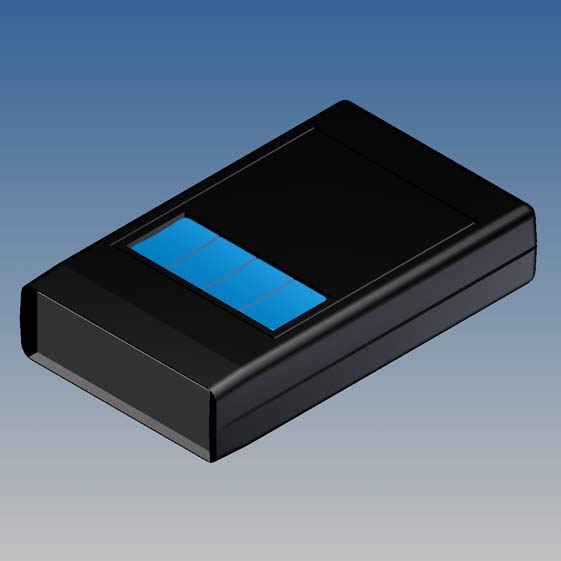

Modello SQ124.9
L (mm)100
W (mm)60,5
H (mm)21
Colore (Ral) 9004
Materiale P2H-AT
MAX PCB L (mm)52
MAX PCB W (mm)48,5
Viti3
Batteria2 x AA / 1 x 9V
Accessori AB9
DSA
Disegni PDF
DWG
Altro
Visualizza

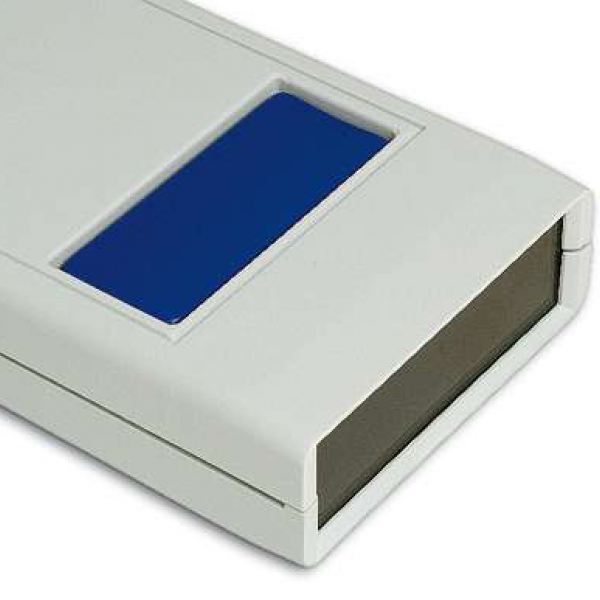

Modello SQ124-IR.5
L (mm)100
W (mm)60,5
H (mm)21
Colore (Ral) 9018
Materiale AG-ATY
MAX PCB L (mm)52
MAX PCB W (mm)48,5
Viti3
Batteria2 x AA / 1 x 9V
Accessori AB9
DSA
Disegni PDF
DWG
Altro
Visualizza

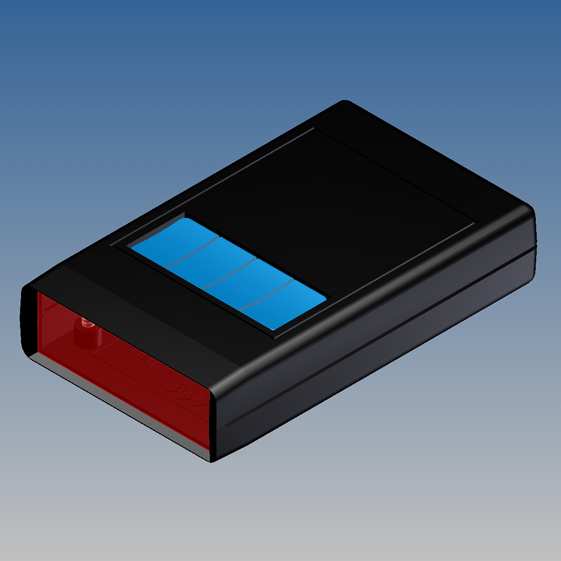

Modello SQ124-IR.9
L (mm)100
W (mm)60,5
H (mm)21
Colore (Ral) 9004
Materiale P2H-AT
MAX PCB L (mm)52
MAX PCB W (mm)48,5
Viti3
Batteria2 x AA / 1 x 9V
Accessori AB9
DSA
Disegni PDF
DWG
Altro
Visualizza
Modello L (mm) W (mm) H (mm) Colore (Ral) Materiale MAX PCB L (mm) MAX PCB W (mm) Viti Batteria Accessori Disegni Altro
SQ1.5 100 60,5 21 9018
AG-ATY 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
SQ1.9 100 60,5 21 9004
P2H-AT 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
SQ1-IR.5 100 60,5 21 9018
AG-ATY 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
SQ1-IR.9 100 60,5 21 9004
P2H-AT 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
SQ11.5 100 60,5 21 9018
AG-ATY 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
SQ11.9 100 60,5 21 9004
P2H-AT 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
SQ11-IR.5 100 60,5 21 9018
AG-ATY 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
SQ11-IR.9 100 60,5 21 9004
P2H-AT 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
SQ124.5 100 60,5 21 9018
AG-ATY 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
SQ124.9 100 60,5 21 9004
P2H-AT 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
SQ124-IR.5 100 60,5 21 9018
AG-ATY 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
SQ124-IR.9 100 60,5 21 9004
P2H-AT 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
